亚洲另类无码专区 I 久久思思美女精品 I av三级有码 I 成人精品18m毛片 I 亚洲综合蜜臀AV I 爱爱香蕉网 I 男人的天堂avav I 久久精品夜 I 国产麻豆成人AV I 韩日精品网 I av777 I 99riAv1国产在线观看

加氣混凝土砌塊磚的成本計算：

粉煤灰加氣混凝土磚1/m3原材料生產(chǎn)成本分析：

加氣混凝土砌塊磚一般規(guī)格如下：

600X(100、125、150、200、300)mmX(200、250、300)mmm

600X(120、180、240) X(200、250、300)mm

砂加氣混凝土磚1/m3原材料生產(chǎn)成本分析：

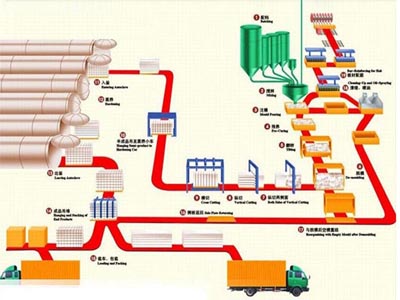

年產(chǎn)5萬m3-30萬m3加氣混凝土生產(chǎn)工藝流程：

加氣混凝土設(shè)備生產(chǎn)工藝分為—原料處理—配料、攪拌、澆注、—初養(yǎng)、切割—蒸壓、碼垛等工序。
1、加氣混凝土砌塊原材料處理  粉煤灰（或砂、石粉）經(jīng)電磁振動給料機、膠帶輸送機送入球磨機，磨細(xì)后的粉煤灰（或砂、石粉）用粉煤灰泵分別送至料漿罐儲存。 石灰經(jīng)電磁振動給料機、膠帶輸送機送入顎式破碎機進(jìn)行破碎，破碎后的石灰經(jīng)斗式提升機送入石灰儲倉，然后經(jīng)螺旋輸送機送入球磨機，磨細(xì)后的物料經(jīng)螺旋輸送機、斗式提升機送入粉料配料倉中。化學(xué)品按一定比例經(jīng)人工計量后，制成一定濃度的溶液，送入儲罐內(nèi)儲存。鋁粉由鋁粉庫運至生產(chǎn)車間，用電葫蘆提升到配料樓二樓倒入攪拌機中定量加水，攪拌成鋁粉懸浮液
2、加氣塊配料、攪拌、澆注  石灰、水泥由粉料配料倉下的螺旋輸送機依次送到自動計量秤累積計量，秤下有螺旋輸送機可將物料均勻加入澆注攪拌機內(nèi)。粉煤灰（或砂、石粉）和廢漿放入計量缸計量，在各種物料計量后模具已就位的情況下，即可進(jìn)行料漿攪拌，料漿在澆注前應(yīng)達(dá)到工藝要求(約45℃)，如溫度不夠，可在料漿計量罐通蒸汽加熱，在物料澆注前0.5～1分鐘加入鋁粉懸浮液。
  3、加氣塊初養(yǎng)和切割
  澆注后模具用輸送鏈推入初養(yǎng)室進(jìn)行發(fā)氣初凝，室溫為50～70℃，初養(yǎng)時間為1．5-2小時(根據(jù)地理有利條件，可免去此工藝)，初養(yǎng)后用負(fù)壓吊具將?？蚣芭黧w一同吊到預(yù)先放好釜底板的切割臺上．脫去?？颍懈顧C即對坯體進(jìn)行橫切、縱切、銑面包頭，?？虻趸氐竭\模車上人工清理和除油，然后吊到模車上組模進(jìn)行下一次澆注，切好后的坯體連同釜底板用天車吊到釜車上碼放兩層，層間有四個支撐，若干個釜車編為一組。 　切割時產(chǎn)生的坯體邊角廢料，經(jīng)螺旋輸送機送到切割機旁的廢漿攪袢機中，加水制成廢料漿，待配料時使用。



  4、加氣塊蒸壓及成品  坯體在釜前停車線上編組完成后，打開要出釜的蒸壓釜釜門，先用卷揚機拉出釜內(nèi)的成品釜車，然后再將準(zhǔn)備蒸壓的釜車用卷揚機拉入蒸壓釜進(jìn)行養(yǎng)護(hù)。釜車上的制成品用橋式起重機吊到成品庫，然后用叉式裝卸車運到成品堆場，空釜車及釜底板吊回至回車線上，清理后用卷揚機拉回碼架處進(jìn)行下一次循環(huán).

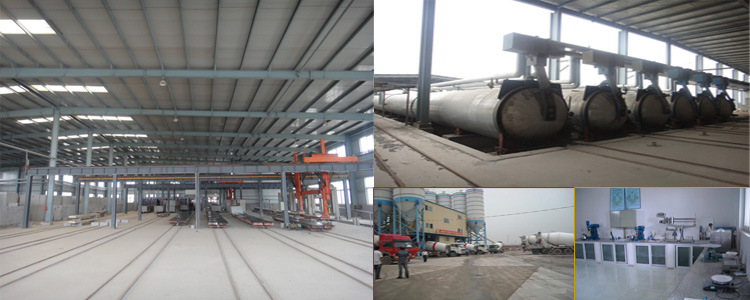

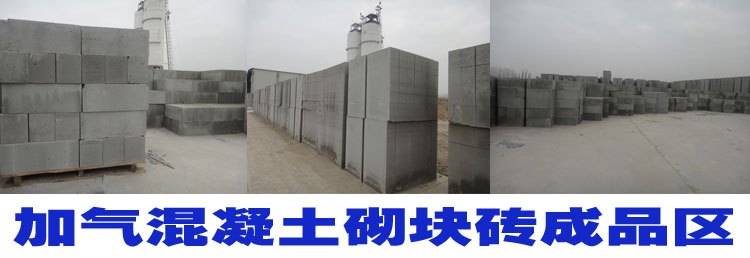

沈陽加氣混凝土砌塊磚廠房展示

沈陽加氣混凝土砌塊建筑展示

加氣混凝土砌塊磚加工性能好

          加氣混凝土具有很好的加工性能。能鋸、能刨、能釘、能銑、能鉆。并且能在制造過程中加鋼筋。給施工帶來了很大的方便與靈活性。

加氣混凝土砌塊磚具有一定耐高溫性

         加氣混凝土在溫度為600℃以下時，其抗壓強度稍有增長，當(dāng)溫度在600℃左右時，其抗壓強度接近常溫時的抗壓強度，所以作為建筑材料的加氣混凝土的防火性能達(dá)到國家一級防火標(biāo)準(zhǔn)。

加氣混凝土砌塊磚隔音性能好

         從加氣混凝土氣孔結(jié)構(gòu)可知，由于加氣混凝土的內(nèi)部結(jié)構(gòu)象面包一樣，均勻地分布著大量的封閉氣孔，因此具有一般建筑材料所不具有的吸音性能。

加氣混凝土砌塊磚有利于機械化施工

         就目前的情況來看，預(yù)制加氣混凝土拼裝大板可節(jié)省成品堆放場地；節(jié)約砌筑人工；減少了濕作業(yè)；加快了現(xiàn)場施工進(jìn)度，提高了施工效率。

加氣混凝土砌塊磚適應(yīng)性強

     可根據(jù)當(dāng)?shù)夭煌牧?，不同條件來量身定造。原材料可選擇河砂、粉煤灰、礦砂等多種，因地制宜。并且可以廢物利用，有利環(huán)保，真正的變廢為寶。加氣混凝土設(shè)備所做出來的加氣混凝土砌塊，其強度取值是相對于一定的含水狀態(tài)而言的，稱為基準(zhǔn)含水率，而強度的基準(zhǔn)含水率范圍各國不盡一致，例如：德國、歐共體及英國的標(biāo)準(zhǔn)中對基準(zhǔn)含水率要求為((6±2)%，其出發(fā)點是認(rèn)為制品上墻后最終是以2%-8%的含水率存在；在瑞典等國則以加氣混凝土砌塊的氣干狀態(tài)為基準(zhǔn)，即含水率為(10±2)%；而在我國，對抗壓弓到變等級評定時，依據(jù)的是弓引度穩(wěn)定階段的含水率，即25%-45%，這與實際墻體中含水狀況相差甚大，因此會影響加氣混凝土抗壓強度的質(zhì)量評定。
